Monitoring Pro Homo Domo ver. 1.2309

Protože většina z vás čte z Návodu jen nadpis, napíšu to sem:

PŘED SPUŠTĚNÍM a MANIPULACÍ
1) Tlačítko POWER na MINIPC NESMÍTE použít k VYPNUTÍ nebo RESTART
   - Vypnutí a Restarty provedete ze SETUP (popsáno dále)
   - Vypnutí Tlačítkem na MINIPC může způsobit poškození paměti nebo souborového systému
2) V Regulátoru nebo BMS NESMÍ být zastrčené další datové kabely nebo zařízení
   - je tím narušené čtení nebo zápis zařízení
3) Zapojení pinů datového kabelu k zařízení je zobrazeno v titulních obrázcích

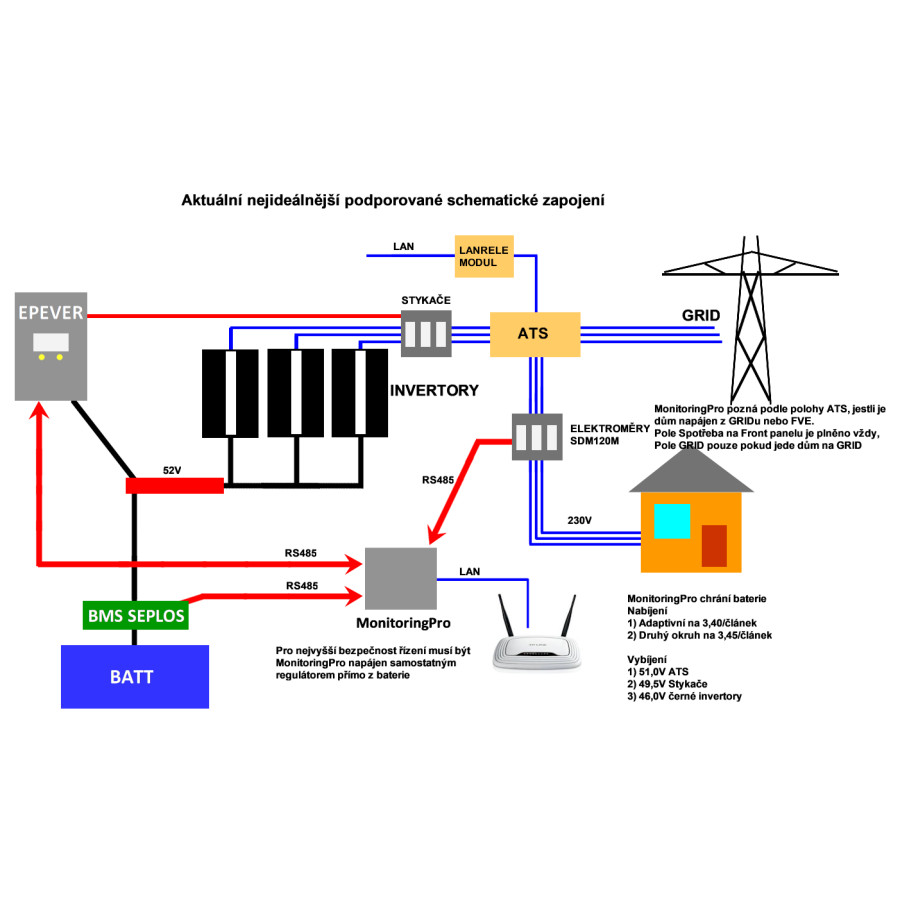

Hlavní vlastnost: Tato krabička dokáže spojit do funkčního celku moderní ostrovní elektrárny tyto komponenty:

MPPT Regulátor EPEVER TRACER 10420AN se BMS SEPLOS TYP II
nebo
GROWATT SPF5000ES se BMS SEPLOS TYP II
a dokáže velmi bezpečným a ohleduplným způsobem regulovat nabíjení baterie LIFEPO4 + nabízí podrobný monitoring (PC/Tablet/Mobil) a velmi rozsáhlé možnosti automatizace, jako jsou vytěžovací automatika, spínání v určitý čas, spojení s požárními hlásiči, prasklá voda a mnoho dalších, a to vše sktriktně ostrovně

Podrobný popis:
K oblíbené elektrárně HomoDomo nabzíme nový Monitoring HomoDomo Pro s rozšířenými funkcemi, historií, grafy a grafické zobrazení měřených hodnot. Systém je zcela autonomní a funguje i kdyby nefungoval internet.
V rámci domácí sítě - intranet funguje vždy 100% všech funkcí (většina moderních systémů funguje pouze, pokud jde internet). MiniPc s linuxem a vlastní vyvinutý software poskytuje pro koncového uživatele nejvyšší komfort v té uživatelsky nejjednodušší formě.

Samotná instalace má 4 body:

1) Připojit monitoring k vnitřnímu Ethernetu - Intranetu
2) Připojit datový kabel do Regulátoru Epever Tracer 200V 100A
3) Připojit datový kabel do BMS Seplos (verze C nebo E)
4) Připojit napájení monitoringuPro
to je vše. (při potížích pomůže technik na dálku)

Pak už jen vyhledáte v routeru IP adresu a můžete sledovat informace o elektrárně.
Tuto lehkost využijete, pokud jste se drželi definovaného konceptu Elekrárny HomoDomo.
Samotné srdce tohoto monitoringu je MiniPc - krabička velká asi 15x15x5cm

Video zde

V základním provedení je obsažen hardware a nastavení:
Hardware:
  1x Minipc se vším potřebným SW
  2x USB RS485 adapter
  2x 2m Ethernet kabelu s koncovkou RJ45 na jednom konci
Software:
  Datová komunikace s 2 ks Epever
  Datová komunikace s 2 ks Seplos
  Předpověď počasí
  Online SETUP Regulátorů
  Adaptivní nabíjení
  VPN pro vzdálenou správu
  6x Dashboard (Front panel, Front panel pro Mobil, Regl, BMS, LOG, Statistika)
  * Přítel na telefonu ... viz dále v popisu
   *) Od počátku 2024 bude tato služba obsažena v ceně MonitoringuPro na 2 roky

Z dostupných dat v základní verzi je možné naplnit titulní stránku (Front panel) Monitoringu, viz obrázek, kromě červeně zarámovaných částí.
   Pro červeně zarámované veličiny je potřeba další HW a Servisní úkon (SW+Instalace technikem)
     1) Proud z Gridu: 1x měřič proudu na 230V vedení, datové načítání
     2) Proud do 3 fází jednotlivě: 3x měřič proudu na 230V vedení, datové načítání
        ... kompatibilní HW naleznete zde
Dále jsou základní součástí Monitoringu HomoDomo Pro strana 2 -Kompletní informace z Regulátoru, a strana 3 -Kompletní informace z BMS

Obrovská výhoda tohoto Monitoringu HomoDomo Pro je v prakticky nekonečné rozšiřitelnosti v rámci chytré domácnosti. Počínaje tzv. vytěžovákem do TUV, přes řízení odpínání a připínaní jednotlivých okruhů až po ovládání klimatizace. Ovšem variabilita je tak široká, že tyto zásahy a nastavení jsou možné pouze dokoupením tzv. SW Modulů a individuálních úprav technikem. Modulů je široká nabídka a pokryje veškerou domácí automatizaci.

Funkce Monitoringu HomoDomo Pro podrobně

1) Titulní strana (Front panel)
2) Titulní strana (Front panel) pro Mobil
3) Podrobnosti regulátoru
4) Podrobnosti BMS
5) LOG - seznam systémových hlášení
6) Statistika Výroba/Spotřeba /den nebo /měsíc

Adaptivní nabíjení
Monitoring vdechuje svými regulačními funkcemi elektrárně teprve ten správný život. Chrání baterie v několika úrovních. Nad 3.45V na jakémkoliv článku zastaví nabíjení. Běžné nabíjení je nyní řízeno tzv Adaptivní regulací. Monitoring a jeho regulace čte chování na jednotlivém článku baterie a podle toho reguluje nabíjení. Tato metoda je unikátní, velmi ohleduplná a přesto nabije baterii velmi rychle. Oproti vyzkoušeným bezpečným nabíjecím hodnotám dvoustupňového sériového nabíjení regulátoru Epever má Adaptivní nabíjení přínos 25-30% a každý den je baterie nabitá na stejnou úroveň. Adaptivní nabíjení se také přizpůsobí např. stárnoucí baterii. Takže nehrozí přebití např. po 5ti letech při stále stejném nastavení nabíjecích hodnot v Epeveru. Monitoring tato data automaticky mění a přizpůsobí se. Dá se předpokládat, že tato metoda zásadně prodlouží životnost baterie.
- všechny kroky adaptivního nabíjení jsou zaznamenány do tzv. LOGu
- kritické informace může monitoring zasílat jako zprávu na Telegram (příplatkové funkce)

Předpověď výroby na 3 dny
Součástí základních funkcí je předpověď výkonu elektrárny ve vaší lokalitě

Periferie (příplatkové funkce)
Dále Monitoring ovládá podle podmínek na přání LANReleModul, Chytré zásuvky, SSR relé a to téměř v neomezeném množství. Podmínky lze nastavit dle SOC, Voltů, Ampér nebo jejich kombinací.
Monitoring lze doplnit o elektroměry jednofázové nebo třífázové k měření jednotlivých okruhů, LANReleModulem lze ovládat ATS (přepínač sítí).

Vzdálený dohled vlastní (příplatkové funkce)
Nabízíme Modul Vzdálený dohled vlastní elektrárny prostřednictvím našeho serveru. Přenáší se základní data elektrárny (Napětí baterie, SOC, denní výroba/spotřeba, denní souhrn výroba/spotřeba), aktualizace každých 30 sec.

Od 2024 přinášíme další servis (příplatkový servis)
1) Upgrade ... stále vyvíjíme, vylepšujeme.
2)* Přítel na telefonu ... Nemělo by nás (adminy) být potřeba, systém běží autonomně. Ale stanou se věci, obvykle v neděli ráno, vy budete mít ukrutnou potřebu zavolat nám. Předplatné vám zajistí co nejrychlejší pomoc bez dalších nákladů. Berte to něco jako pojištění. Bez této služby pomůžeme také, za hodinovou sazbu.
   *) Od počátku 2024 bude tato služba obsažena v ceně MonitoringuPro na 2 roky
3) Anděl strážný ... Ne vždy jste zdatní operátoři ostrovní elektrárny. Technický dozor a program automatizace hlídá a FVE optimalizuje za vás.

Po spuštění FVE s MonitoringemPro jsou vám oba administrátoři nápomocni při rozjetí FVE, evtl. integrace zařízení na přání. Technik dokáže na dálku kontrolovat rozjezd elektrárny, upravit nastavení u individuálních funkcí po nezbytně dlouhou dobu po spuštění elektrárny. Jakmile jede elektrárna samostatně a automaticky, dozor po telefonické dohodě ukončí a zaučený uživatel - ostrovník ovládá elektrárnu sám. Je však možné si domluvit (viz bod 3) Anděl strážný) trvalý technický dozor.


- přístup do monitoringu - http://ipadresa:3000 (příklad: 192.168.100.122:3000)
jméno i heslo= cenjed
- přístup do setup -  http://ipadresa:1880/ui (příklad: 192.168.100.122:1880/ui)

NOVINKY a rozšíření 09/2023 zde

Rozšiřitelné moduly a servisní práce na dálku jsou zde


Tento projekt podléhá soustavnému vývoji. To vyžaduje velké množství času a zkoušení. Zpoplatnění modulů - individuálních nastavení - upgradu je nezbytné pro udržení vývoje.
Aplikujeme pouze HW komponenty, které máme vyzkoušeny. Držte se při stavbě ostrovní elektrárny zvoleného hardwaru a schématu. Očekávejte další modulární rozšíření systému, technik provede veškeré úkony na dálku. Není třeba studovat školu informatiky.

Aktuálně máme již funkční komunikaci s těmito invertory nebo komponentami elektrárny, jako jsou:

Invertory:
Growatt SPF5000ES
Epever iPower IP5000

Komponenty:
Chytrá zásuvka (z naší nabídky)
Victron Shunt
LAN RELE Modul  (z naší nabídky)
Elektroměry Eastron  (z naší nabídky)

Tímto systémem lze realizovat i rozsáhlejší projekty domácí automatizace i větší projekty. Podrobnosti nutno dopředu projednat. Např. velice jednoduše lze ovládat FVE s 16 bateriemi (cca 0,91 GWh), 6ti Regly nebo 6ti Growatty (30kw na 1f). To už dokáže pohánět skupinu 7mi domů. Je to efektivnější, než do 7mi domů instalovat samostatnou kompletní FVE. Udané množství lze velice snadno zduplikovat.
